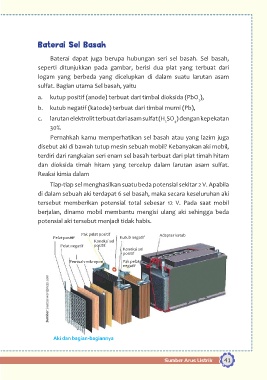

Baterai Sel Basah
Baterai dapat juga berupa hubungan seri sel basah. Sel basah,
seperti ditunjukkan pada gambar, berisi dua plat yang terbuat dari
logam yang berbeda yang dicelupkan di dalam suatu larutan asam
sulfat. Bagian utama Sel basah, yaitu
a. kutup positif (anode) terbuat dari timbal dioksida (PbO ),
2
b. kutub negatif (katode) terbuat dari timbal murni (Pb),
c. larutan elektrolit terbuat dari asam sulfat (H SO ) dengan kepekatan
2 4
30%.
Pernahkah kamu memperhatikan sel basah atau yang lazim juga
disebut aki di bawah tutup mesin sebuah mobil? Kebanyakan aki mobil,
terdiri dari rangkaian seri enam sel basah terbuat dari plat timah hitam
dan dioksida timah hitam yang tercelup dalam larutan asam sulfat.
Reaksi kimia dalam
Tiap-tiap sel menghasilkan suatu beda potensial sekitar 2 V. Apabila
di dalam sebuah aki terdapat 6 sel basah, maka secara keseluruhan aki
tersebut memberikan potensial total sebesar 12 V. Pada saat mobil
berjalan, dinamo mobil membantu mengisi ulang aki sehingga beda
potensial aki tersebut menjadi tidak habis.
Pak pelat positif Adapter katub
Pelat positif Kutub negatif
Koneksi sel
Pelat negatif positif
Koneksi sel
positif
Pemisah mikropori Pak pelat
negatif
Sumber: juarsa.wordpress.com
Aki dan bagian-bagiannya
